引言
可焊性通常指电子元器件引脚、印制板焊盘及焊料在规定工艺条件下形成良好焊接连接的能力，它直接关系到电子产品组装中焊点质量和可靠性。焊接是电子制造中关键环节，据统计约有 60% 的电子产品早期失效与焊接质量问题有关。随着电子产品不断向小型化、高性能和高可靠性方向发展，各行业对焊点质量提出了前所未有的严格要求。现代消费电子、汽车电子、医疗电子、军工电子等领域的需求变化，使电子制造业不得不提升对可焊性的要求，以确保产品在高密度集成和严苛应用环境下仍具备可靠的电气连接。本研究将从市场需求、新技术工艺变革出发，分析为何现代电子制造中必须对可焊性提出更高标准的原因，并探讨可焊性对可靠性的影响、相关标准及检测技术的发展，最后展望未来趋势。
1. 市场需求驱动制造要求升级
国内作为世界TOP级的消费市场，下面介绍几个有代表性的领域，诸如以消费电子为代表的消费品市场；近些年兴起的汽车电子领域；随着人口老龄化的加深，不得不考虑到的医疗电子领域等等。
消费电子领域
智能手机、可穿戴设备等消费电子产品追求轻薄短小和高度功能集成，使电路板上元器件布局极其紧凑。传统通孔插装(THT)工艺安装密度有限，难以满足此类小型化、多功能化需求。表面贴装技术(SMT)的兴起，使得无引脚或短引脚器件直接贴装在PCB表面，大幅提高了元件安装密度。例如，智能手机主板上广泛采用0402、0201甚至01005级微小芯片元件，I/O引脚数量成倍增加，这对焊接工艺提出了更严苛要求。消费类产品更新换代快、批量大，制造商必须确保高焊接直通率和一致性，否则将影响用户体验和品牌声誉。因此，市场竞争迫使厂商不断提高焊接质量以满足消费者对可靠性的期望。
汽车电子领域
汽车电子系统（如发动机控制单元、ADAS、安全气囊控制等）需要在高温、高湿、振动等复杂环境下长期工作，对焊点连接的可靠性要求极高。国际汽车电子委员会(AEC)的系列标准（如AEC-Q100/101/102）对元器件和焊接提出严格可靠性规范，其中可焊性测试是核心环节，用于确保元件引脚与PCB之间形成稳定牢固的电气和机械连接。只有焊点具备良好可焊性，才能在发动机舱高温、车身振动等严苛条件下保持信号传输稳定，机械结构不松动，保障汽车电子系统的整体可靠性和安全性。例如，在汽车LED照明器件的可靠性验证中，需要对LED引脚进行预处理（如湿热老化）后再通过回流焊接，并借助X射线和切片分析评估焊点润湿情况和内部结构。曾有案例表明，由于PCB焊盘设计不当，LED焊点在回流后出现润湿角过大的问题，被判定可焊性不达标（润湿角往往代表着焊料在被焊物体表明的舒展性，一般小于30°为润湿性能良好）。这说明汽车电子对焊点润湿性的标准非常严格，任何润湿不充分的焊点都可能被视为潜在失效风险而淘汰。
值得一提的是，为了追求极致可靠性，军用和航天电子领域甚至在环保法规RoHS允许范围内依然坚持采用含铅焊料，以避免无铅工艺可能带来的焊点脆性失效风险——例如美国NASA等机构至今仍大量使用Sn-Pb焊接。可见，在汽车、航天、军工等关系安全的领域，高可靠性需求直接推动了对焊接可焊性的更高要求。
医疗电子领域
医疗设备（如心脏起搏器、手术器械、医疗监测设备等）对产品可靠性和使用寿命有近乎苛刻的要求，因为任何电子器件故障都可能危及患者生命。此类设备往往体积小、精度高，在毫米级甚至更小的空间内集成众多电子功能，需要极高品质的焊接连接支持其长期稳定运行。医疗电子组装除了要求焊点具有足够的机械强度和导通可靠性外，还强调洁净度和可控性。在植入式医疗器件中，为防止人体排异和保障长期可靠，焊接工艺必须避免使用含卤素或腐蚀性残留物的助焊剂，尽量做到无飞溅、无残留。
例如，某些精密医疗器械采用低温焊接工艺和微小焊球互连技术，以减少热应力对敏感元件的损伤，同时确保焊点的润湿良好和高度清洁。医疗行业的监管标准（如FDA指南）也要求对电子组件进行严格的工艺验证，包括可焊性和焊点可靠性测试，以确保成品设备在临床使用中的可靠性。因此，医疗电子制造商往往实施比商业电子更严格的焊接流程控制和质量检测，确保每一个焊点都满足高可焊性和高可靠性的标准。
综上， 从消费电子到汽车、医疗各应用领域日益严苛的需求正驱动电子制造业不断升级焊接质量标准。其中共同的趋势是：更小尺寸、更高功能密度和更严酷服役环境，要求焊点必须具备更优异的可焊性才能保证产品可靠运行。同时，环保法规的实施（如RoHS禁止铅）推动无铅焊料全面应用，这也对焊接材料和工艺提出了新的挑战，需要确保无铅焊料在满足环保的同时具有与含铅焊料相当的润湿性和力学性能。市场和监管双重驱动下，电子制造企业唯有提升对可焊性的要求，才能在激烈竞争中满足客户对高品质产品的期待并符合行业规范。
2. 新技术与工艺的演进
电子制造工艺为了适应上述市场需求，经历了从传统焊接技术向现代先进技术的重大演进。通孔插装(THT)时代主要采用手工焊和波峰焊：元器件带长引脚，穿过PCB通孔后通过波峰焊锡波一次性焊接固定。这种工艺在20世纪中期曾是主流，但其局限在于元件占板面积大、插装和焊接效率低，难以进一步提高组装密度和稳定性。为突破瓶颈，表面贴装技术(SMT) 于20世纪60年代开始兴起，其核心思想是使用无引脚或短引脚的贴片元件(SMC/SMD)，直接将元件焊盘贴装在PCB表面。SMT避免了钻孔和长引脚，占板面积大幅缩小，同时贴装和焊接工艺更易自动化，这为电子制造开辟了新的道路。
到20世纪80年代，随着电子产业蓬勃发展，SMT设备和工艺进入高速成长阶段：高精度贴片机相继问世，搭载光学对准、高速定位等技术，可在数秒内精准贴装微小元件；锡膏印刷工艺不断优化，通过控制钢网厚度和印刷位置保证锡膏量的一致和准确，减少了少锡、连锡等缺陷。这些进步使电子组装的批量生产效率和质量水平均大幅提升。进入90年代后，元件封装形式快速迭代，从SOIC、QFP发展到BGA、CSP，再到如今流行的QFN、0201电阻电容等微型器件。这些先进封装的引脚间距日益减小（如微型BGA间距≤0.5 mm），对贴装精度和焊接工艺控制提出前所未有的挑战。为适应微型化复杂元件的装联需求，制造商不断创新升级SMT贴装设备和工艺，例如开发更高分辨率的视觉识别系统和精密运动平台，以确保细间距元件的准确贴装；优化回流焊温区控制以适配大尺寸PCB和混装不同元件的温度差异。
在焊接阶段，回流焊和波峰焊成为现代电子制造的两大支柱工艺，各有适用范围。回流焊主要用于SMT贴片元件：先将锡膏印刷到PCB焊盘并贴装元件，然后整板经由回流焊炉受控加热，使锡膏熔融形成焊点。回流焊设备内部通常分为预热、恒温、回流、冷却多个温区，可设定温度曲线以适配各种无铅/有铅焊膏要求。波峰焊则更适用于通孔插脚元件的焊接：预先在PCB上安装好插装元件后，使板底面接触熔融焊料形成的锡波，一次性完成所有插孔的焊接。波峰焊对参数控制要求同样严格，如锡炉过预热将PCB升温至约100°C以减少热冲击并提高润湿性。
现代电子组装常常需要混合同板（既有SMT元件也有THT元件），此时往往采用“双波峰焊”或选择性焊接等工艺：先进行SMT回流焊接，再针对残留的通孔元件采用选择性波峰焊设备逐点焊接，从而避免对已焊好的SMT元件进行二次高温加热。选择性焊接通过精确控制焊嘴位置和浸润时间，实现对指定焊点的焊锡填充，不仅提高了混装板的焊接质量，也降低了整板受热应力，适用于汽车电子等高可靠性领域的组装。
在追求焊接缺陷“零容忍”的趋势下，一些新型焊接技术也逐渐投入应用以进一步提升焊点品质和可靠性。例如：真空回流焊是近年来受到关注的工艺，它在回流焊过程中引入真空环境以去除熔融焊点中的气泡，显著降低焊点空洞率。研究表明，真空回流焊可将BGA/QFN等器件的焊点空洞率降低到5%以下，远低于普通工艺15%上下的行业标准，满足航空航天、医疗电子等高可靠性领域对空洞率极低的要求。又如针对超小元件或温度敏感元件的组装，传统热风回流可能不够精准，激光焊接技术应运而生：利用精细聚焦的激光束对特定焊点进行局部加热焊锡，可实现毫秒级熔化和凝固，焊点尺寸精确可控，同时避免周边器件过热。激光焊适用于01005电阻、电感等微小器件的焊接以及MEMS传感器等不耐高温器件的封装，在高端制造中展现出独特优势。此外，在半导体封装和先进组装领域，倒装芯片焊接、共晶焊接、超声波焊接等特种工艺也得到发展，用于功率电子、LED、射频器件等的互连，以满足特殊应用场景对焊接可靠性的极致要求。
总的来看，现代电子制造通过不断演进的焊接技术和工艺，支撑了电子产品向小型化、高密度、高可靠性的跨越式发展。从THT到SMT、从波峰焊到精密回流，再到真空焊、选择性焊、激光焊等新技术的引入，每一次工艺革新都围绕着一个中心目标：提高焊接质量和可焊性，以适应更多引脚、更细间距和更高性能器件的装联需求。这些新工艺的广泛应用，为后续章节讨论可焊性标准的提升以及可靠性保障打下了基础。
3. 技术变革对可焊性提出更高要求
随着上述新技术、新工艺在电子制造中的普及，焊接工艺窗口虽然拓宽了设计可能性，却也对可焊性本身提出了前所未有的高标准。首先，元件进一步小型化和引脚间距缩小使得可焊性裕度变小。传统插件时代，一个焊点往往是直径1 mm以上的通孔，较大的焊盘和引脚提供了充分的润湿缓冲。而在SMT时代，0402电阻甚至01005电容那样微小的焊端，其焊盘面积不足0.5平方毫米，所能容许的焊料量和助焊剂量非常有限。如果焊料润湿性稍差，焊盘表面有轻微氧化，都可能导致焊料在短暂熔融时间内无法铺展形成可靠连接。因此，对微型器件来说，可焊性必须足够优异才能在极短时间内完成润湿；行业标准也相应提高了小焊盘焊接的合格判据（如润湿角要求更小，润湿速度更快等）。在某些严格场合，例如军工或汽车电子中，焊点润湿角（焊料铺展的角度）若偏大将被直接判定为可焊性不良。上述LED灯焊点案例中，过大的润湿接触角反映出焊料未充分浸润焊盘，这被视为严重缺陷而不予接受。
其次，高密度组装和阵列封装强化了对可焊性的一致性要求。BGA、CSP这类面阵列封装器件常包含上百个焊球，其直径仅0.2~0.5 mm且全埋于器件底部。回流焊时每个焊球都需可靠熔湿PCB焊盘，否则单颗焊球的虚焊都会造成器件电气连接中断。然而BGA焊球由于被器件遮挡，受热均匀性和助焊剂活性稍有不均，就可能出现个别球润湿不良。为此，生产中要求焊膏印刷、贴装共面度、回流曲线等工艺参数高度一致，同时对于可焊性的指标（如焊球引脚金属涂层质量、PCB焊盘表面处理质量）制定了更严格的控制标准，尽量避免任何一处可焊性偏差导致木桶效应。在高密度组装板上，局部一两个焊点的缺陷都可能导致整块板功能失效甚至潜在安全隐患，因此各焊点必须全部达到高可焊性要求。这明显高于过去低密度电路对偶发焊接缺陷的容忍度，体现了现代制造“零缺陷”的质量理念。
另外新工艺本身对可焊性提出更高要求。例如无铅焊料的全面应用就是一大挑战。传统Sn-Pb合金因其润湿性好、熔点低(183°C)、延展性强，在几十年间形成了一套相对宽松的工艺窗口。然而无铅焊料（如SAC305）的熔点高达217°C，表面张力和润湿性较Sn-Pb焊料明显变差，需要更活性的助焊剂和更精确的温度曲线才能取得理想润湿效果。实际经验表明，无铅焊料焊接中更容易出现润湿不充分、退润等缺陷，对元件引脚和PCB焊盘镀层的质量要求因而提高。例如，焊盘表面的有机防氧化膜(OSP)如果过厚，或ENIG镀镍层存在“黑盘”现象，无铅焊料将难以润湿，极易产生虚焊。这促使PCB制造端改进表面处理工艺，严格控制OSP膜厚和镀层成分，以保证足够的可焊性保存期。

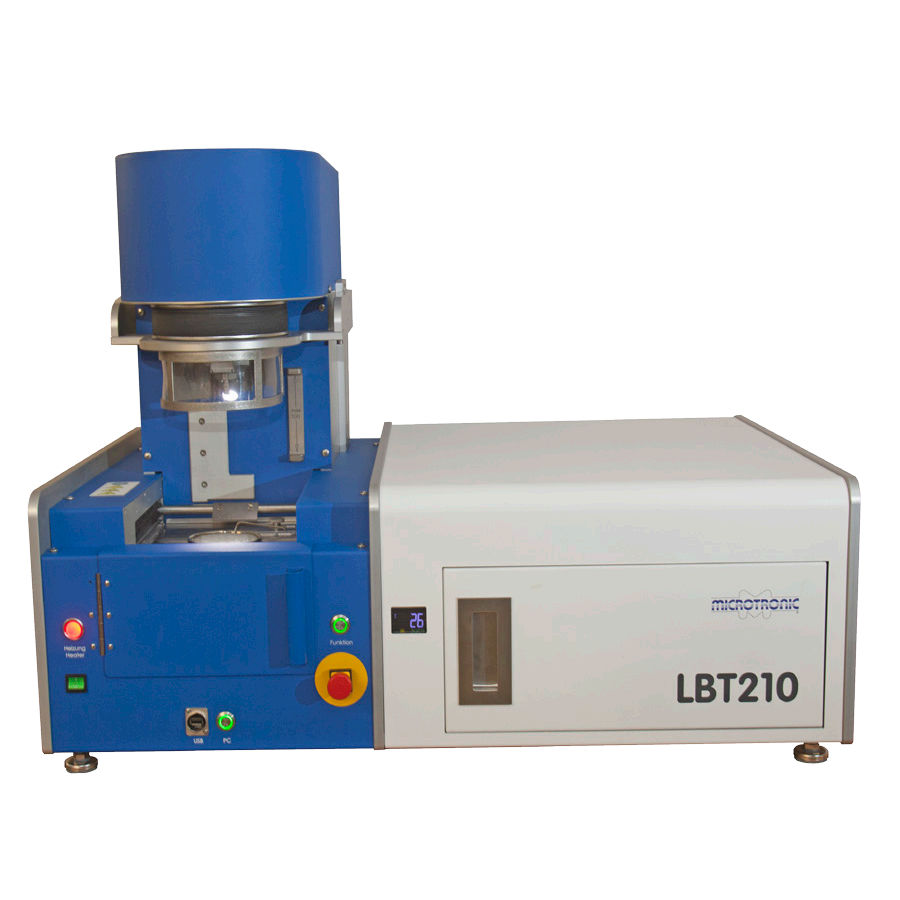

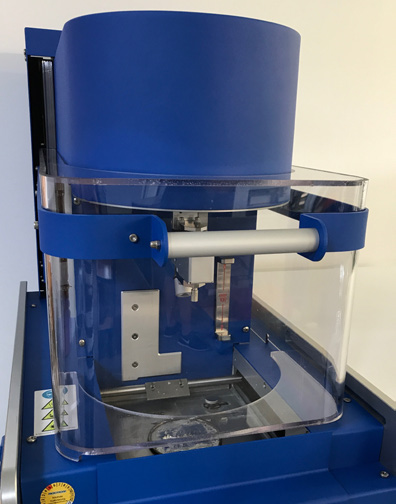

元器件方面，同样要求供应商提供镀锡或镀镍/钯金引脚具有良好的可焊性，即使经过长时间储存或温湿应力预处理后，仍需在可接受时间内被熔融焊料充分浸润。国际标准（如IPC J-STD-002）规定了元件引脚可焊性的测试方法和判定准则，例如经过蒸汽老化8小时再浸入245°C锡炉5秒后，引脚应有至少95%以上面积被锡覆盖且无明显不润湿斑点，方可判定通过。这些标准数值相比过去有更严格的倾向，体现出业界对无铅条件下可焊性的高度重视。
新技术如真空回流焊虽然有效减少了空洞，但也要求焊料本身和工艺匹配具备更好的排气性能和润湿性（以便真空阶段能顺利排出挥发物和气泡）。再如选择性焊接工艺，由于焊点逐个焊接，要求PCB局部涂敷的助焊剂在较长时间内保持活性，不致过早挥发失效，这对助焊剂的热稳定性和持续助焊能力提出了更高要求。双面回流工艺中，第一次回流形成的焊点需要经受住第二次回流的高温且不发生重熔或位置移动，这又涉及焊料合金的熔点和润湿滞后特性，需要确保第一次焊点在二次加热时仍稳固不变形。以上种种，都是现代工艺细节对焊料和可焊性提出的更严苛要求。
综上，在技术变革背景下，电子制造对可焊性的考核已从“能否焊上”提升到“焊得多好”的层次。衡量标准不仅包括是否形成连接，还关注润湿面积、润湿角、金属间化合物(IMC)层厚度和完整性等更深入的质量指标。可焊性不再被视为理所当然，而是需要通过设计、材料和工艺多方面保证。现代产品应用要求“高可靠焊点零缺陷”，这反过来推动了整个产业链在材料纯度、表面处理、防氧化措施以及焊接设备精度等方面的改进，以确保焊接过程始终具备充分的润湿和良好的界面结合。因此，可以说技术的每一步进步，都必然伴随着对可焊性更高的要求，只有这样才能充分发挥新工艺新技术带来的优势而不以可靠性为代价。
