在电子制造中，一个完美的焊点背后，是金属表面能、熔融焊料流动性与助焊剂活性之间复杂的物理化学相互作用。如何量化评估这种相互作用的优劣？答案就在于可焊性测试。而德国Microtronic的LBT210系列，正是将这一过程从经验判断提升至精密科学测量的代表性产品。本文将深入剖析其核心技术，揭示它为何能成为高端可靠性测试的有力工具，并详细阐述其如何通过润湿平衡法、锡球法、焊膏法等多种方法，全面应对电子制造中的可焊性难题。
一、核心原理：润湿平衡法（Wetting Balance）的精湛应用
润湿平衡法是国际公认的定量评估可焊性的标准方法。其原理是将样品以恒定速度浸入熔融焊料，通过高灵敏度传感器实时测量样品所受的垂直方向力（润湿力）随时间的变化，从而绘制出“润湿曲线”。这条曲线包含了评估可焊性所需的所有关键信息：润湿时间（零交时间）、最大润湿力、润湿角度以及曲线的整体形态。

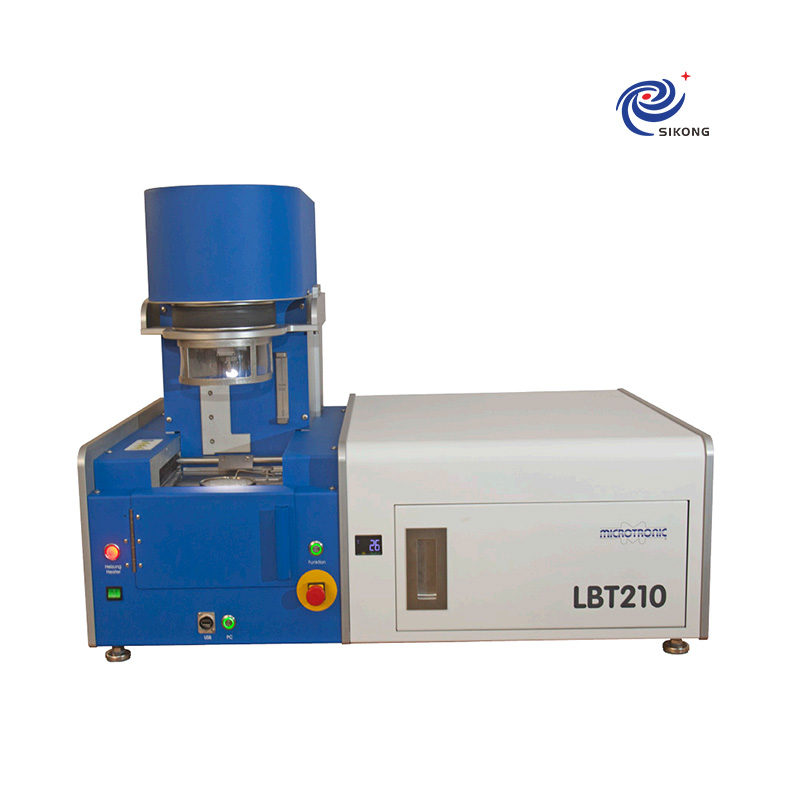

Microtronic LBT210将这一经典原理的性能发挥到了高水平，其技术核心体现在以下几个维度：
• 高精度力值传感系统：这是润湿天平的核心。LBT210提供从0.98mN到39.24mN的多档量程，在最小量程下分辨率高达0.0000163 mN。这意味着它能感知到极其微小的力变化。对于评估0201、01005乃至更小尺寸的微型元器件，其焊端产生的润湿力可能仅为几十微牛，LBT210能清晰、稳定地捕捉到有效信号，为元器件微型化趋势下的可靠性评估提供了可能。
• 高动态性能与机械稳定性：设备采样频率高达3000点/秒（3kHz），能够完整捕捉润湿过程中瞬态变化的细节，确保零交时间等关键参数的测量准确性。同时，采用无刷直流伺服电机驱动XYZ轴，定位精度高，并配备专业的振动阻尼设计，有效隔离环境干扰，保证了测试结果出色的重复性与再现性（R&R），这是进行科学对比和工艺监控的重要基础。
• 智能化的测试环境控制：焊锡槽表面氧化层是影响测试一致性的主要干扰因素。LBT210配备自动刮渣系统和激光液面传感器，在每次测试前自动清洁焊料表面，并精确控制浸入深度，确保每次测试都在高度一致的环境下进行，最大程度消除了人为操作误差。
二、全能测试平台：覆盖所有主流标准方法的模块化设计
LBT210是一个高度模块化的专业测试平台，全面支持IPC、IEC、JIS、MIL等标准中定义的所有主流测试方法，真正实现了一机多能：
1. 焊锡槽平衡法（Solder Bath Test / Dip and Look）：这是最经典、应用最广泛的可焊性测试方法，对应IPC J-STD-002/003中的核心测试项。样品浸入恒温的熔融焊锡槽中，设备精确记录整个润湿过程的力-时间曲线。此方法适用于绝大多数通孔元器件（THT）引脚、连接器端子及PCB焊盘的可焊性评估。
2. 锡球法（Solder Globule Test）：专为表面贴装器件（SMD）设计。该方法使用一个微小且稳定的熔融焊锡球（通常为1mm, 2mm, 3mm, 4mm直径）代替焊锡槽。待测的SMD焊端被精确放置在锡球顶部进行测试。这种方法特别适合评估BGA焊球、QFN裸露焊盘、芯片电阻电容端电极等小面积区域的可焊性，有效避免了焊锡槽法因样品尺寸过小导致的测试困难。
3. 焊膏法（Solder Paste Test）：这是Microtronic的一项突出创新。此模块可高度模拟真实的回流焊工艺。用户可将实际产线使用的焊膏通过微型钢网印刷在专用的测试基板上，然后放置待测元件（如芯片电阻、电容或IC）。设备随后执行用户自定义的精确回流温度曲线（包括预热、浸润、回流、冷却各阶段），并全程监测润湿力的变化。这是能够直接评估“元件-焊膏-工艺”三者协同作用的重要方法，对于新型无铅焊膏的开发、回流焊曲线的优化以及元件与焊膏的匹配性验证具有关键价值。
4. 多引脚自动测试与氮气气氛测试：对于IC、连接器等多引脚器件，LBT210可编程实现自动步进重复测试，一次性完成整排甚至整个器件所有引脚的测试，效率远高于手动单点测试。此外，可选配氮气保护罩，在低氧（通常<100ppm）环境下进行测试，以模拟现代化充氮回流炉的工艺条件，评估材料在惰性气氛下的真实可焊性表现，这对于航天、军工等高端领域尤为重要。
三、智能软件与深度数据分析：从原始数据到工艺洞察
硬件是基础，软件则赋予设备灵魂。LBT210的软件系统体现了德国工业软件的严谨、强大与实用性：
• 标准化流程管理：软件预置了符合IPC J-STD-002/003、IEC 60068-2-69、JIS Z 3198、MIL-STD-883等全球主流标准的测试程序与验收判据。用户只需选择对应标准，输入样品参数，即可一键执行标准化测试，软件自动判定合格与否，并生成符合标准格式的报告。
• 强大的数据库与统计分析：所有测试参数、原始数据、高清视频及曲线图像均自动保存至内置的SQL数据库。用户可以轻松地对历史数据进行查询、对比和趋势分析。软件支持生成统计过程控制（SPC）图表，如X-bar R图，帮助质量工程师监控来料或工艺的长期稳定性，实现预测性质量控制。
• 深度的曲线分析与参数提取：软件可自动计算并标定润湿时间（Wetting Time/Zero Cross Time）、最大润湿力（Maximum Wetting Force）、润湿角度（Contact Angle）、弯月面上升高度等数十个关键参数。用户还可以自定义分析区间，进行曲线微分、积分等高级运算，深入研究润湿动力学过程。
• 全自动报告与数据导出：支持基于用户自定义的MS Word或Excel模板自动生成专业测试报告，可嵌入公司Logo、样品信息、测试曲线和判定结果。所有原始数据和曲线均可导出为CSV、BMP等通用格式，便于进一步的数据挖掘或导入其他质量管理系统（QMS）。
四、技术优势的行业应用诠释
Microtronic LBT210的技术优势在多个高要求领域得到了实际验证：
• 在汽车电子领域：一家全球领先的汽车连接器制造商，使用LBT210的焊锡槽平衡法对其所有批次的镀金引脚进行来料检验。通过精确测量润湿力和润湿时间，他们建立了一套基于数据的供应商质量评分体系，将因引脚可焊性不良导致的在线焊接缺陷率降低了显著水平，有效管控了因连接器失效引发的潜在风险。
• 在5G通信领域：某5G基站AAU（有源天线单元）制造商，其PCB采用了高频材料与特殊的表面处理工艺。他们利用LBT210的焊膏法，模拟了实际生产中的复杂回流焊曲线，成功优化了焊膏印刷厚度和回流峰值温度，将BGA芯片的焊接空洞率控制在较低水平，提升了射频信号的传输稳定性。
• 在航空航天领域：为满足MIL-STD-883等严苛军标，一家卫星载荷供应商需要对经过高温老化和温循试验后的PCB进行可焊性验证。LBT210极高的精度能够检测出老化后润湿力微小的衰减（例如下降5%），这种早期预警帮助他们及时调整了PCB的表面处理工艺，确保了产品在太空极端环境下的长期可靠性。
五、结论：精密测量，洞见工艺本质
总而言之，Microtronic LBT210可焊性测试仪是一台融合了德国精密机械、先进传感技术和智能软件的系统工程产品。它将抽象的“可焊性好坏”转化为精确的、可追溯的数字与曲线，为电子制造的质量控制、工艺优化与前沿研发提供了科学的量化依据。在追求高可靠性的今天，拥有这样一台能够执行润湿平衡法、锡球法、焊膏法的全能润湿天平，意味着您拥有了洞察焊接微观世界、系统化管理质量风险的有力工具。它是您实验室里专业的“质量分析仪”，更是驱动工艺创新、迈向智能制造的最可靠伙伴之一。
