随着AI数据中心的规模化建设，GPU和高带宽内存（HBM）等高性能芯片的需求呈爆发式增长。
芯片的可靠性与性能直接关系到数据中心算力与稳定性，而芯片治具作为芯片制造与质检中的关键辅助工具，其精度与可靠性尤为关键。
人工光学检验贯穿于芯片制造的诸多环节，例如应用于检测BGA（球栅阵列）阵列、芯片封装检测等。 其价值不仅局限于检测治具本身，在直接的芯片级质量保证中也发挥着关键作用。
在目视光学检验环节，传统检测设备已逐渐难以满足高精度、高效率、高舒适度的现代生产需求。
在芯片治具质检的具体场景中，人工光学检验，尤其是借助立体显微镜的目视检查，扮演着至关重要的角色。
芯片治具的关键作用
芯片治具贯穿芯片制造的全流程，主要包括以下几类：
测试治具：用于芯片电性能与功能测试，确保芯片工作状态符合设计标准。
焊接治具：精准定位芯片并协助完成焊接，保障芯片与电路板连接的可靠性。
封装治具：在封装过程中固定与保护芯片，防止物理损伤与环境污染。
老化测试夹具：用于模拟长期运行环境，检验芯片的耐久性与稳定性。
在AI数据中心建设中，GPU与HBM芯片结构复杂、焊点密集、引脚微小，对治具的精度要求极高，任何微小的缺陷都可能导致芯片性能下降甚至失效。

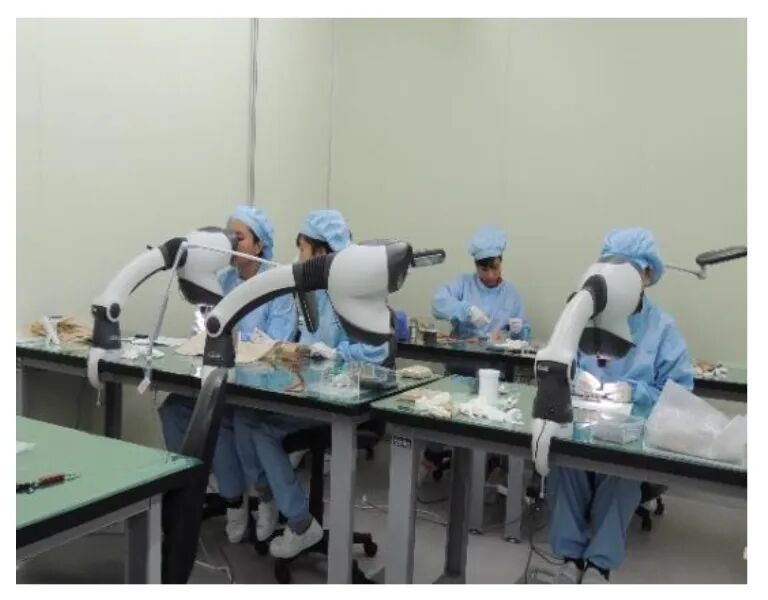

人工光学检验，尤其是借助立体显微镜的目视检查，在治具质检中扮演着不可替代的角色。
目视检查
1. 焊点质量检测
使用立体显微镜检查焊接治具的焊点是否存在虚焊、桥接、气泡或裂纹，确保焊点形状、大小与位置符合设计要求。
2. 封装接口与引脚检查
观察封装治具的引脚是否平直、无损伤，接触面是否平整，防止因接触不良引发信号传输问题。
3. 测试针脚与接触点清洁度检查
检测测试治具针脚表面是否有氧化、污染或磨损，确保测试过程中电接触的可靠性。
4. 定位精度验证
通过显微镜确认定位槽与夹具的尺寸精度，保障芯片在焊接与封装过程中的位置准确无误。
随着检验任务向更细微、更长时间发展，传统双目显微镜已显疲态。
在追求高精度的芯片制造行业，不良的人机工效学影响不仅限于健康风险。疲劳或不适导致的错误可能会影响产品质量和客户满意度。
 |
 |

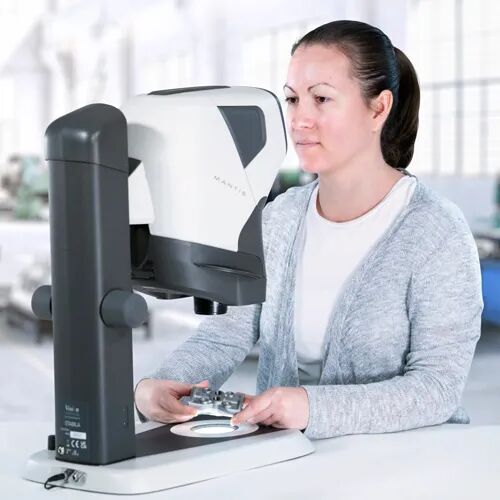

Mantis无目镜体视显微镜
来自Vision Engineering的独特无目镜体视显微镜（如Lynx EVO显微镜和Mantisti体视显微镜系列），正成为提升芯片治具质检质量效率与人员健康保障的重要技术方案。
Vision Engineering 的无目镜系统（例如 Mantis 和 Lynx EVO）以人机工效学为核心设计。
通过移除传统目镜，可让您在检查工作期间保持自然中立的头部和颈部位置。这种自然的姿势可减轻颈部和背部的压力，并最大限度地减少重复性动作，例如不断重新调整焦点或对准。
即使在长时间检查期间，疲劳感也会减少，使这些系统成为精密工作的理想选择。
✅ 提升检测精度与一致性
无目镜设计提供更宽广的视野与更高清的三维成像，便于识别微米级缺陷。
减少因视觉疲劳和焦距调节带来的误判，尤其适合HBM等高端芯片的密集焊点与微细线路检测。
✅ 显著提高质检效率
操作者无需频繁调整目镜与姿势，可实现连续、快速观察。
图像可直接输出或共享，便于团队协作与结果复核，适合高节奏的AI芯片生产线。
✅ 全面保障人员健康
传统显微镜长时间使用易导致眼睛干涩、颈椎劳损。无目镜设计使操作者保持自然坐姿，大幅缓解眼部与颈椎压力。
这对于需要长期从事精细检验的工作人员而言，不仅是效率工具，更是健康管理的必备设备。
✅ 适应AI数据中心芯片的高标准需求
GPU与HBM芯片结构复杂、集成度高，对治具的检验要求极为严格。
无目镜显微镜在检测精度、人体工学与长期使用可持续性方面的优势，正契合AI时代芯片制造对高质量、高可靠性与人性化生产的双重追求。
在AI数据中心大建设推动芯片制造迈向更高精度与更严可靠性的背景下，芯片治具的质量控制成为确保最终芯片性能的关键一环。人工光学检验作为治具质检中的重要手段，其工具的选择直接影响检测质量、效率与人员福祉。
人机工效学无目镜体视显微镜以其优异的成像性能、高效的操作体验和显著的健康保护优势，正在成为芯片治具光学检验重要解决方案。这不仅是技术升级的体现，更是对“精益制造”与“人本生产”理念的践行，为AI芯片的可靠性与数据中心的高效稳定运行，提供了坚实的技术与人力保障。
